VMP 3.x 快速概览 - 第一部分：脱壳

McSafe

    你好

    这是我对VMProtect安全防护机制的探索。VMProtect是一款广为人知的保护工具，具备众多功能，其中主要包括代码变异（Code Mutation）和虚拟化（Virtualization）。与这些功能相比，本文所讨论的部分在VMProtect中属于较为简单的环节。我将在后续的文章中详细探讨上述所有功能，不过当前，我将专注于其加壳（Packing）和导入表混淆（Import Obfuscation）技术。

#脱壳（Unpacking）
    加壳指的是对可执行文件的各个节区进行压缩/加密，以此阻碍静态分析。不过，考虑到在程序执行过程中的某个阶段，代码和节区内容必然需要被解密，因此这种保护手段的实际效果其实较为有限。

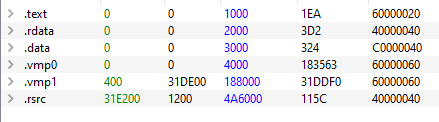

    在此情况下，VMProtect并未在PE文件头中存储真实的“原始文件（RawFile）”节区信息，这倒是个不错的做法。不过……节区的虚拟地址和大小信息还是得存储在文件头里，否则内核就无法为可执行文件分配正确的内存空间。因此，我们仍然能够察觉到节区的大小以及可能的地址（在不考虑地址空间布局随机化（ASLR）的情况下）。
    就原始文件中的加壳处理而言，所有内容都被整合到了VMProtect的一个名为.vmp1的节区中（包括加密后的节区、脱壳例程、节区信息等）。
    唯一未受“保护”的节区是.rsrc节区，因为Windows需要读取该节区以提取图标和其他信息，进而在属性菜单中显示。针对这一点，VMProtect提供了保护资源的选项，它可以将资源分为两部分：一部分可供Windows正常读取；另一部分则仅包含“程序数据”，这部分数据会被加密，并在程序执行过程中解密。

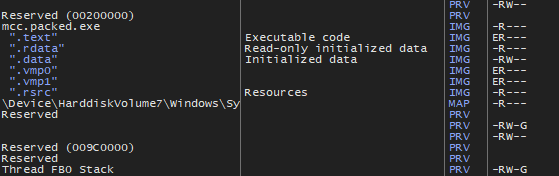

    从截图上我们可以看到，除.data节区外，其他所有节区均不可写。因此，VMProtect必须调用VirtualProtect（或类似函数）来更改节区属性，以便后续修改。实际上，VMProtect过去确实使用过VirtualProtect函数，但从3.x版本开始，它改用了一个更高级的“未公开”内核API——ZwProtectVirtualMemory，该API的作用与前者相同。

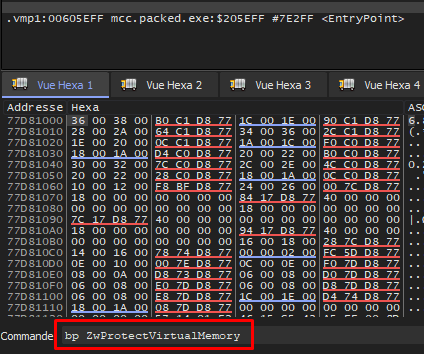

    所以现在我们可以开始动态脱壳了！考虑到ZwProtectVirtualMemory会被Windows内部大量调用，所以我们只在到达PE入口点后，才对其进行下断操作。

    注意，这个入口点看起来像是VMProtect的虚拟化例程，实际上它也确实是！在过去（2.x版本），VMProtect的脱壳例程并未进行虚拟化处理（就像这个视频里展示的那样），所以那时很容易就能快速定位并在跳转到原始入口点（OEP，Original Entry Point）的跳转指令（通常是push和ret组合）处设置断点。
    好的，现在我们知道，VMProtect应该会对节区属性进行两次修改：一次是将属性改为可写，以便进行脱壳操作；另一次是恢复节区原有的属性。经过一些调试和断点命中测试后，我们得到了ZwProtectVirtualMemory函数应该被调用的次数。

n = 不可写节区的数量
n + 1（针对.vmp0节区）：将保护属性更改为可写标志
1（次调用）：移除COPY（复制）标志
n + 1（针对.vmp0节区）：恢复节区原始标志
复制代码

    因此，要完成PE文件的脱壳，总共需要触发 ((n + 1) * 2) + 1 次相关操作（即ZwProtectVirtualMemory调用次数）。以下是实际操作的动态图（注意右侧的节区标志变化）：

    接下来，我们只需使用任何工具转储该可执行文件，就能得到一个干净的PE文件转储（无需修复导入表）。
    根据上述分析（以及我关于VMProtect的第二部分研究），我推测.vmp0节区包含经过虚拟化/变异处理的程序员代码（以及与导入地址表IAT相关的代码），而.vmp1节区则包含与解包过程相关的所有内容（加密的节区、虚拟化脱壳例程、节区信息等）。

#寻找原始入口点（OEP）
    由于脱壳例程已被虚拟化处理，因此从VMProtect的代码中直接查找OEP相当困难。为此，我们需要采用一些技巧。在此案例中，我设想通过监控指令指针寄存器（EIP）的值，并在其从.vmp1节区跳转到非.vmp0的其他节区时记录该值，以此找到OEP，结果这一方法奏效了。我曾尝试使用Qiling框架编写脚本实现此功能，但由于Qiling未实现ZwProtectVirtualMemory函数，导致效果有限。因此，我最终使用Unicorn引擎编写了一个Python脚本来完成这一任务。
    我们还可以通过在.text节区设置一个关于执行操作的硬件内存断点来找到相同的结果（即定位到OEP）。就我的情况而言，OEP恰好是.text节区顶部的第一个函数，不过这种情况比较少见，所以你大概率不会遇到。
    你可以通过查看首个函数栈保护值（栈安全 cookie，类似这篇非常优秀的文章中介绍的方法）来定位 OEP。当使用 VC++ 编译可执行文件时，该值通常为 0x2B992DDFA232。
    你仍可通过手动方式查找 OEP，具体做法是尝试遍历栈底，寻找可能的首个返回地址。

#IAT 混淆（IAT Obfuscation）
    VMProtect 的 IAT 混淆功能是可选的，默认情况下不会启用。因此，当开发者不了解如何正确使用 VMProtect 时（相信我，这种情况确实存在），就不需要进行 IAT 重构。当然，为了撰写本文，我特意启用了这一功能

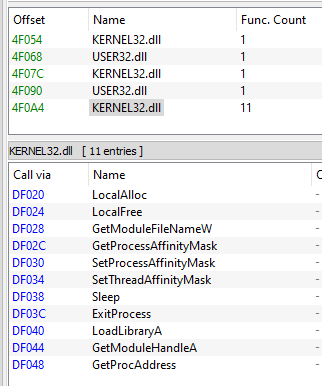

    首先需要明确的是，原始的 IAT（导入地址表）仍然被保留在文件中，但程序运行时并不会直接使用它。

    所以，你虽然能看到程序调用了哪些API函数，但无法将它们与代码（交叉引用）关联起来，因为导入地址是在运行时“动态计算”得出的。在我看来，如果他们想让IAT保持这种看似“干净”的状态（即不直接暴露真实导入信息），至少应该从DLL中随机导入一个函数，而不是把所有内容都原封不动地留着。或者，干脆完全移除IAT的内容，转而通过LoadLibrary动态加载每个DLL，并在后续手动解析导入函数。
    因此，如果我们查看可执行文件中对某个API的调用，会发现幸运的是，这些API调用只是经过了变异处理，而并未被虚拟化！
    在.text节区中，每个对IAT（导入地址表）的调用（例如：call dword ptr ds:[<&CreateProcessW>]）原本长度为6字节。
    而经过VMProtect处理后，每个API调用会被修改为以下形式的调用：

push random_register        ; 随机寄存器压栈（干扰分析），破坏静态分析的指令模式。
call mutated_api_resolver   ; 通过变异后的解析函数在运行时计算真实API地址，再跳转执行。
复制代码

    这两条指令同样约为6字节长，目的是保持代码的“对齐”。对于每个API调用，都有一个对应的mutated_api_resolver（变异后的API解析器）函数，这或许能解释为什么VMP生成的输出文件如此庞大（也是因为虚拟化的原因）。所以，VMP使用一个名为random_register（随机寄存器）的寄存器来向API解析器传递某些内容。
    以下是变异后的版本（其中edi是random_register）：
注意：正如我前面提到的，这段代码位于 .vmp0 节区

nop
not di
bswap di
jmp ...
pop edi
jmp ...
xchg dword ptr ss:[esp], edi
push edi
not edi
xchg di, di
jmp ...
mov edi, 0x401113
mov edi, dword ptr ds:[edi + 0x2B21E]
jmp ...
lea edi, dword ptr ds:[edi + 0x724F2141]
jmp ...
xchg dword ptr ss:[esp], edi
jmp ...
ret
复制代码

    以下是清理（优化/整理）后的版本（其中reg为随机寄存器）：

# reg为被压入的寄存器
# 获取调用指令的返回地址
pop reg
# 交换被压入的“reg”值与调用指令的返回地址
# 这样，API调用的返回操作将返回到API调用者处
xchg dword ptr ss:[esp], reg
# 设置未来要跳转到的返回地址，以跳转到API函数
push reg
# 计算函数地址
# 在VMP计算中，kernel32.dll里CreateProcessW函数的偏移量
mov reg, 0x401113
# 根据偏移量计算函数地址
# 这些值为静态的IAT（导入地址表）和API偏移量
# 获取VMP中kernel32.dll的IAT偏移量
mov reg, dword ptr ds:[reg + 0x2B21E]
# 根据kernel32.dll的IAT偏移量，获取VMP中CreateProcessW函数的地址
lea reg, dword ptr ds:[reg + 0x724F2141]
# 利用上面“push reg”指令，将API函数地址放到栈顶
xchg dword ptr ss:[esp], reg
# 跳转到API函数
ret
复制代码

    总结来说，VMP通过执行一条压栈（push）指令和一条返回（ret）指令，在栈上设置一个变量，以便跳转到下一个API地址。
    这个地址是通过以下方式计算得出的：

reg = 0x401113 ：指向 CreateProcessW 函数在 kernel32.dll 中的偏移量
ds:[reg + 0x2B21E] ：VMP中 kernel32.dll 导入地址表（IAT）的地址
ds:[reg + 0x724F2141] ：CreateProcessW 函数的地址
复制代码

    我没足够时间编写一个导入表修复工具，不过通过运行时模拟（比如用Unicorn之类的引擎）是可以实现的
    0xnobody、can1357和mrxodia等人已经开发出一些工具，可用于解包并修复x64架构下的导入表（点击此处查看）。
